스위치 실습

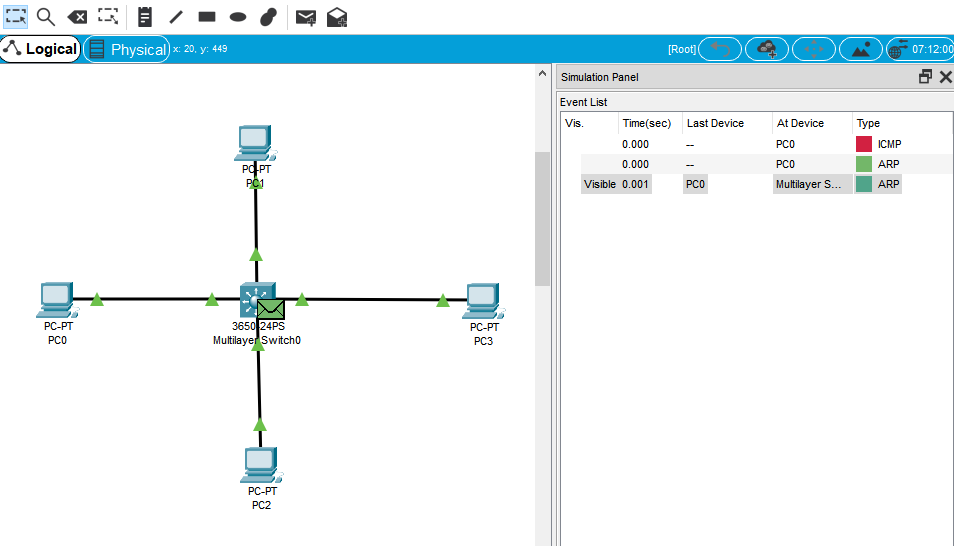

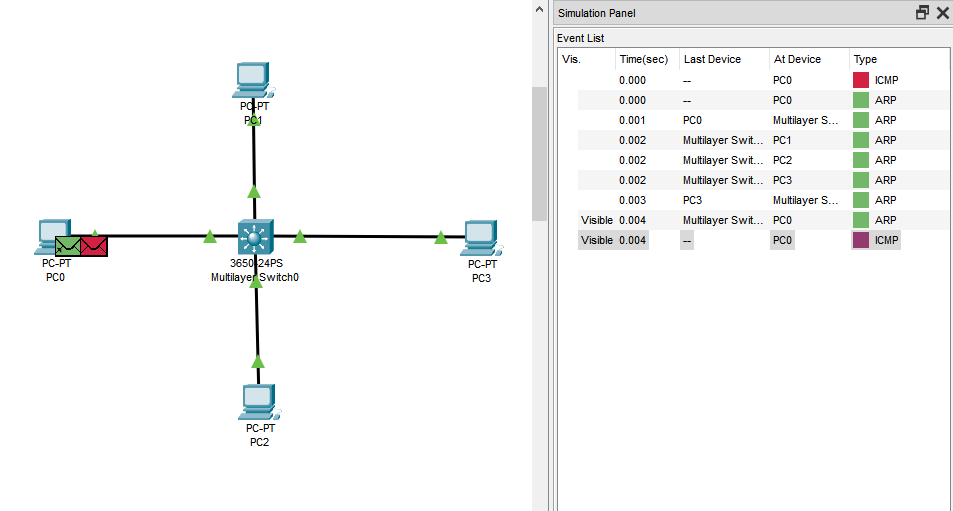

• When PC0 pings PC3, what type of packet is sent to the switch initially? Can you prove it?

  ARP


• Who receives the packet?

  PC1, PC2, PC3

  처음에는 ARP 패킷이 모든 경로로 다 전송됨.

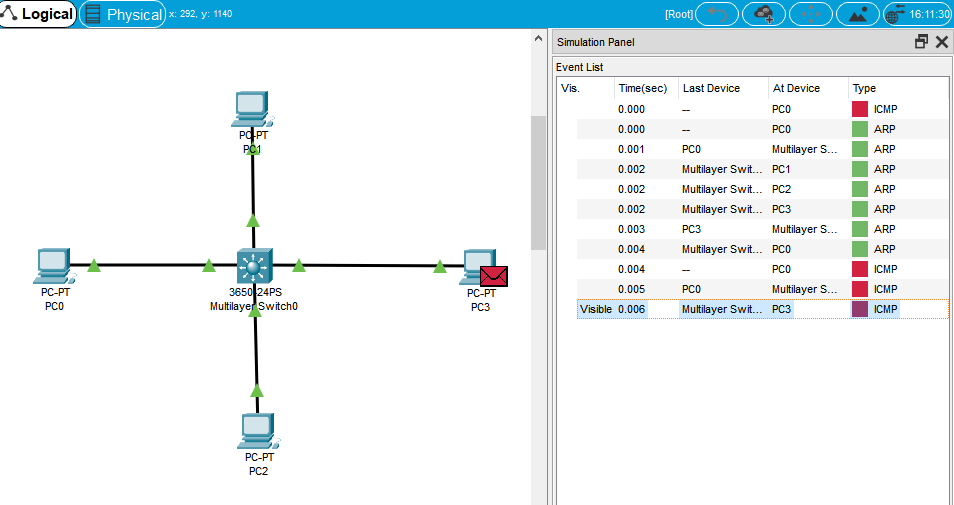

• Who receives the return traffic from PC3 to PC0?

  PC0

  스위치는 송신자인 PC0의 MAC address를 저장하고 있으므로 바로 PC0로 패킷을 전송가능.

• When ping traffic sent from PC0 th PC3, who receives the traffic?

  PC3

  스위치는 PC3의 MAC address를 저장하고 있으므로 바로 PC3로 패킷을 전송가능.

• How many broadcast domains are there in network1?

  4
  처음 전송된 ARP
  응답 ARP
  ICMP

• How many broadcast domains are there in network2?

  3
  처음 전송된 ARP

• How many collision domains in network1 and network2?

  1 / 0 times

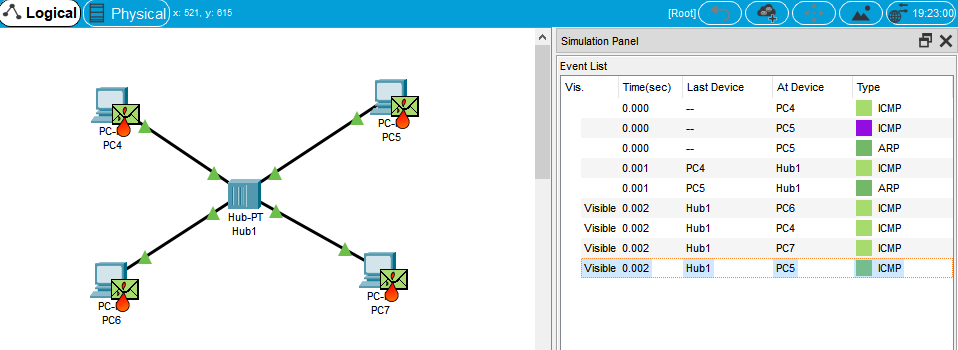

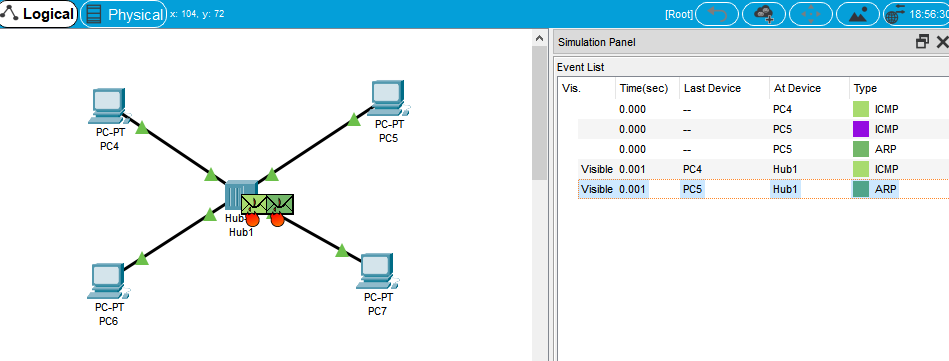

  위 그림과 같이 허브에서는 패킷들과의 충돌이 일어난다.
  반면 스위치는 동시에 오는 패킷들을 순서대로 전달하기때문에 충돌이 일어나지 않는다.

vlan 실습

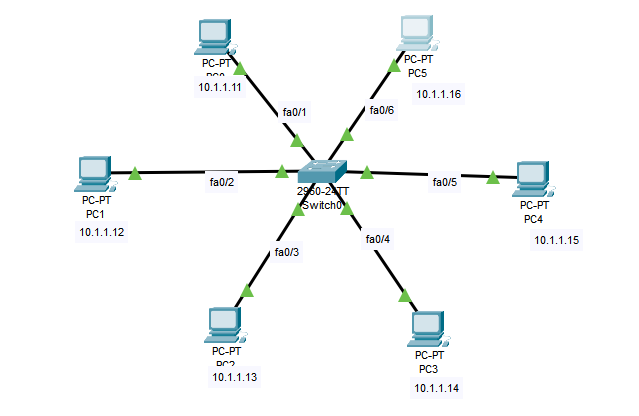

초기 상태

switch와 fastethernet 연결 후 각 PC에 IP & subnetmask 할당

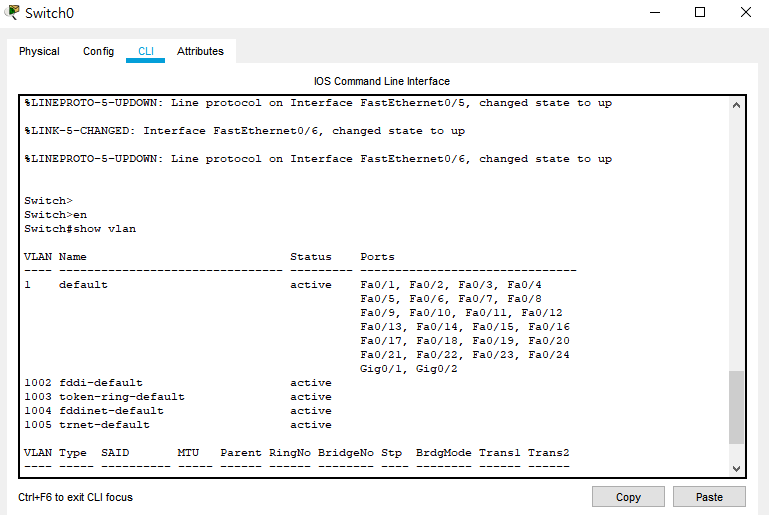

초기에는 default 값인 vlan 1에 모든 pc가 속해있다.

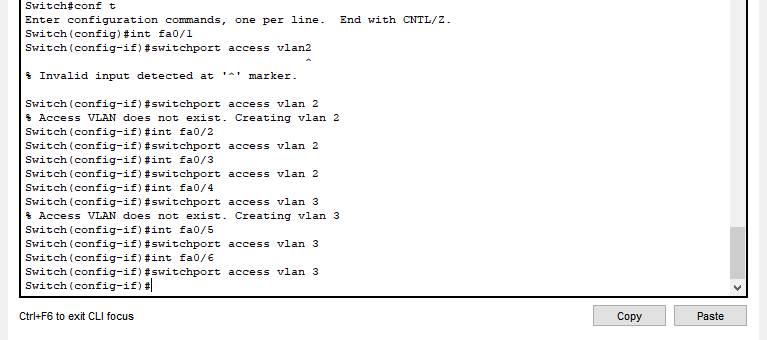

다음 명령어를 통해 PC0, PC1, PC2 -> vlan 2에, PC3, PC4, PC5 -> vlan 3에 할당한다.

conf t
int fa0/1 (각 연결의 인터페이스로 진입)
switchport access vlan 2 (할당하고싶은 vlan에 할당)
ctrl + z (관리자 모드로 진입)
show vlan (vlan 설정확인)

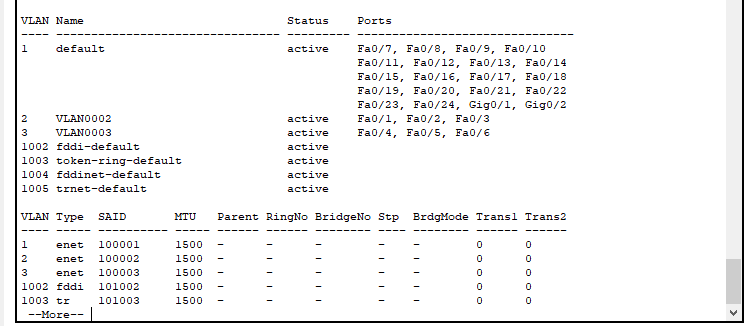

vlan 설정 후 show vlan을 통해 확인해보면 vlan2 와 vlan3에 각각 PC가 3대씩 할당 된 것을 볼 수 있다.

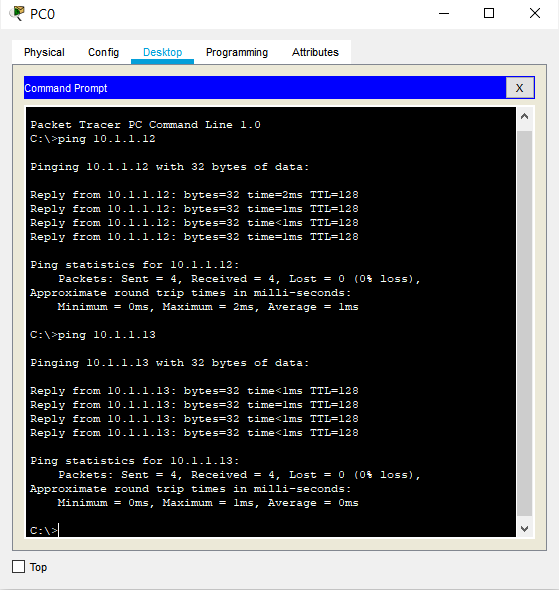

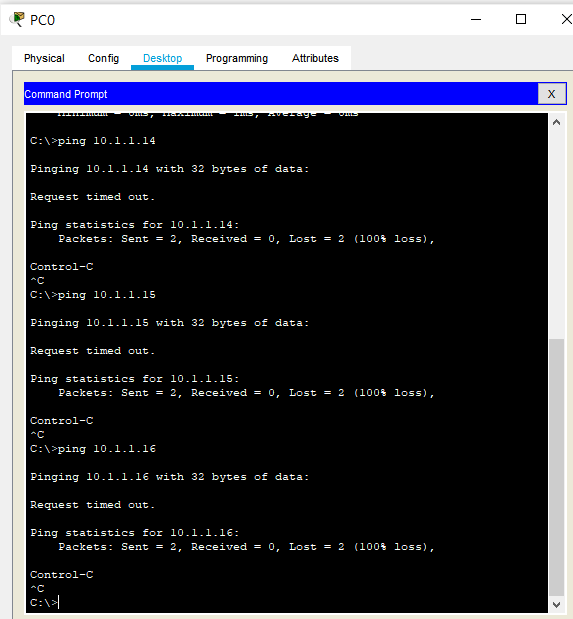

vlan이 잘 할당 되었는지 핑을 통해 테스트 해보면 같은 vlan 안에 있는 PC끼리는 ping이 잘 전달 되나 다른 vlan에 있는 PC로 ping을 보내면 timeout이 뜨는 것을 확인 할 수 있다.

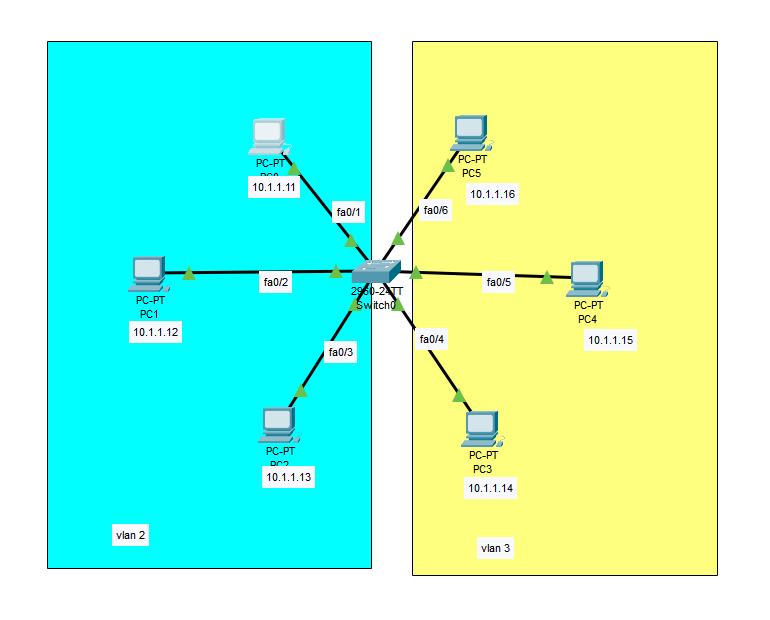

즉 아래와 같은 구조로 vlan설정이 된 것이다.
